Надежный двухканальный осциллограф Хантек с полосой пропускания на 200 МГц применяется для диагностики, тестирования и наладки цифровых и аналоговых устройств.
Частота дискретизации в реальном времени до 1ГГц, Глубина записи достигает 40К.
DSO5202P способен выполнять стандартные математические функции: вычитание, сложение, умножение и деление, но кроме этого еще и функцию (БПФ) быстрое преобразование Фурье.
Осциллограф способен выполнить множество автоматических измерений сигнала, более 20.
Цифровой экран с высоким разрешением 800х480 пикселей и диагональю 7 дюймов позволяет рассмотреть осциллограммы подробно, и ничего не упустив. Присутствует режим триггера, что позволяет.
Время нарастания достигает 1,7 нс, что означает, меньше секунд, значит фронт осциллограммы не будет завален.
Важно. При максимальном напряжении на входе для несинусоидального сигнала пиковая величина не должна быть менее 45В. А превышение значения напряжения 30В должно продолжаться не более 100мс на вход осциллографа. Это на самом кончике зажима щупа.

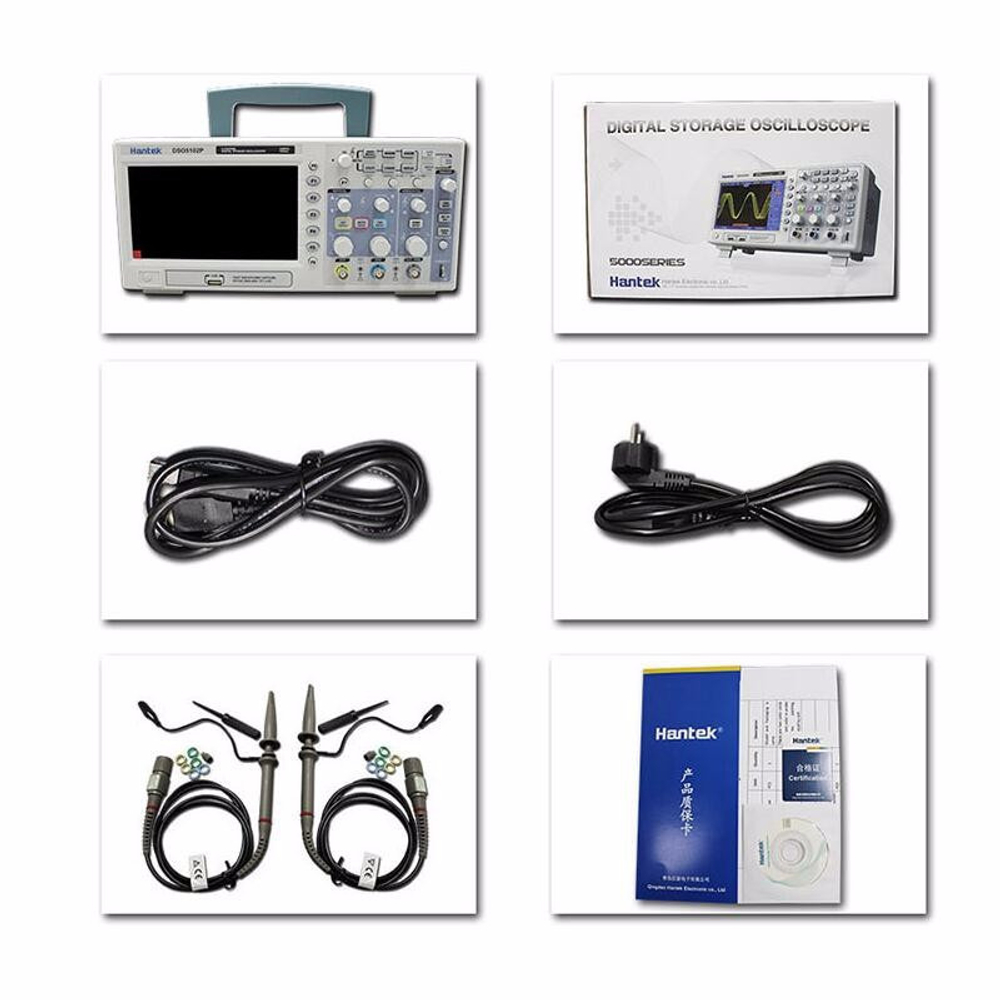

Обычно среднеквадратичный уровень сигнала вместе с составляющей бывает не более 30В. Однако при использовании комплектного щупа 1:10 напряжение может превышать обычное (30 В) в 10 раз больше.
Для DSO5202P характерно выбрать различные режимы триггера, имеется в том числе отдельная база времени для ALT-триггера. Можно без проблем следить за двумя сигналами разной частоты и есть возможность посмотреть видеозапись триггера. То есть развертку можно посмотреть на видео. Нажмите на кнопку Play и наблюдайте видео осциллограмм на экране компьютера или прибора.
Характеристики настольного осциллографа Hantek DSO5202P
| Модель | DSO5202P |
| Тип | цифровой осциллограф |
| Кол-во каналов | два |
| Полоса частот, МГц | 200 |
| Источник питания | 100-240В |
| Развертка времени | 4 нс/дел - 40 с/дел |
| Частота обновления | 25 Гвыб/с (эквивалентное время), 1 Гвыб/с (реальное время) |
| Внешние размеры, мм | 313x108x142 |
| Вес, кг | 2,08 |
| Память | 40К |
| Время нарастания | < 1,7 нс |
| Интерфейс | USB хост, USB |
| Режимы синхронизации | по фронту, по длительности импульса, по видео, по скорости нарастания, поочередный запуск каналов |
| Математические функции | деление, быстрое преобразование Фурье, умножение, вычитание, сложение |
| Вертикальная чувствительность | 2мВ/дел-5В/дел |
| Вертикальное разрешение | 8 |
| Функция мультиметра | + |
| Количество режимов автоматических измернений | 23 |
| Дисплей | TFT 7", 800x480 |
| Гарантия | 12 мес. |
